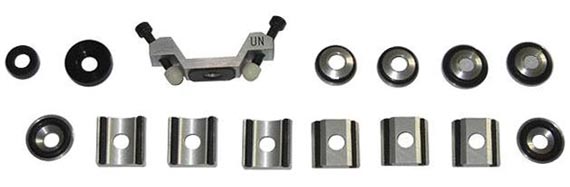

异型支撑环各型号适用范围

当被测表面曲率半径小于30mm(D、DC、D+15、C、型冲击装置)或小于50mm（G型冲击装置）的试样在测试时，配合时代里氏硬度计应使用小支承环或异型支撑环

序 号	型号	简 图	备 注
异型支撑环1	Z10-15		测外圆柱面R10-R15
异型支撑环2	Z14.5-30		测外圆柱面R14.5-R30
异型支撑环3	Z25-50		测外圆柱面R25-R50
异型支撑环4	HZ11-13		测内圆柱面R11-R13
异型支撑环5	HZ12.5-17		测内圆柱面R12.5-R17
异型支撑环6	HZ16.5-30		测内圆柱面R16.5-R30
异型支撑环7	K10-15		测外球面SR10-SR15
异型支撑环8	K14.5-30		测外球面SR14.5-SR30
异型支撑环9	HK11-13		测内球面SR11-SR13
异型支撑环10	HK12.5-17		测内球面SR12.5-SR17
异型支撑环11	HK16.5-30		测内球面SR16.5-SR30
异型支撑环12	UN		测外圆柱面半径可调 R10—∞
