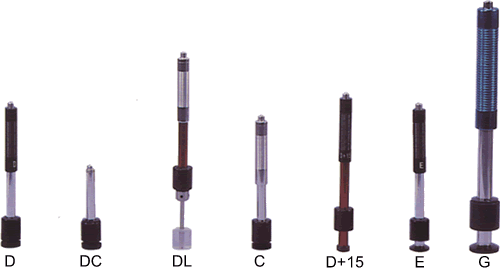

异型冲击装置
|
DC（D）/DL
|
D+15
|
C
|
G
|
E（需进口）
|
|||||
|
冲击能量
冲击体质量 |
11mJ
5.5g/7.2g |
11mJ
7.8g |
2.7mJ
3.0g |
90mJ
20.0g |
11mJ
5.5g |
|||||
|
球头硬度:
球头直径: 球头材料: |
1600HV
3mm 碳化钨 |
1600HV
3mm 碳化钨 |
1600HV
3mm 碳化钨 |
1600HV
5mm 碳化钨 |
5000HV
3mm 金刚石 |
|||||
|
冲击装置直径:
冲击装置长度: 冲击装置重量: |
20mm
86(147)/ 75mm 50g |
20mm
162mm 80g |
20mm
141mm 75g |
30mm
254mm 250g |
20mm
155mm 80g |
|||||
|
试件最大硬度
|
940HV
|
940HV
|
1000HV
|
650HB
|
1200HV
|
|||||
|
试件表面平均粗糙度Ra:
|
1.6μm
|
1.6μm
|
0.4μm
|
6.3μm
|
1.6μm
|
|||||
|
试件最小重量:
可直接测量 需稳定支撑 需密实耦合 |
大于5kg
2～5kg 0.05～2kg |
大于5kg
2～5kg 0.05～2kg |
大于1.5kg
0.5～1.5kg 0.02～0.5kg |
大于15kg
5～15kg 0.5～5kg |
大于5kg
2～5kg 0.05～2kg |
|||||
|
试件最小厚度
密实耦合 硬化层最小深度 |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
|||||
|
球头压痕尺寸
|
||||||||||
|
硬度300HV时
|
压痕直径
压痕深度 |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
||||
|
硬度600HV时
|
压痕直径
压痕深度 |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
||||
|
硬度800HV时
|
压痕直径
压痕深度 |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
||||
|
冲击装置适用范围
|
DC型测量孔或园柱筒内; DL型测量细长窄槽或孔
|
D+15型测量沟槽或凹入的表面
|
C型测量小轻薄部件及表面硬化层
|
G型测量大厚重及表面较粗糙的铸锻件
|
E型测量硬度极高材料
|
|||||
| 材料 | 硬度制 | 冲击装置 | |||||
| D/DC | D+15 | C | G | E | DL | ||
|
Steel and cast steel 钢和铸钢 |
HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 | 22.4～70.7 | 20.6～68.2 | |
| HRB | 59.6～99.6 | 47.7～99.9 | 37.0～99.9 | ||||
| HRA | 59.1～85.8 | 61.7～88.0 | |||||
| HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 | |
| HV | 83～976 | 80～937 | 80～996 | 84～1042 | 80～950 | ||
| HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | 35.8～102.6 | 30.6～96.8 | ||
| Steel锻钢 | HS | 32.2～99.5 | |||||
|
CWT、ST 合金工具钢 |
HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | 22.6～70.2 | ||
| HV | 80～898 | 80～935 | 100～941 | 82～1009 | |||
|
Stainless steel 不锈钢 |
HRB | 46.5～101.7 | |||||
| HB | 85～655 | ||||||
| HV | 85～802 | ||||||
|
GC. IRON 灰铸铁 |
HRC | ||||||
| HB | 93～334 | 92～326 | |||||
| HV | |||||||
|
NC、IRON 球墨铸铁 |
HRC | ||||||
| HB | 131～387 | 127～364 | |||||
| HV | |||||||
|
C．ALUM 铸铝合金 |
HB | 19～164 | 23～210 | 32～168 | |||
| HRB | 23.8～84.6 | 22.7～85.0 | 23.8～85.5 | ||||
|
BRASS 铜锌合金 |
HB | 40～173 | |||||
| HRB | 13.5～95.3 | ||||||
| BRONZE铜锡(铝)合金 | HB | 60～290 | |||||
| COPPER纯铜 | HB | 45～315 | |||||
| 序号 | 冲击装置类型 | 标准里氏硬度块硬度值 | 示值误差 | 示值重复性 |
| 1 | D |
760±30HLD 530±40HLD |
±6 HLD ±10 HLD |
6 HLD 10 HLD |
| 2 | DC |
760±30HLDC 530±40HLDC |
±6 HLDC ±10 HLDC |
6 HLD 10 HLD |
| 3 | DL |
878±30HLDL 736±40HLDL |
±12 HLDL | 12 HLDL |
| 4 | D+15 |
766±30HLD+15 544±40HLD+15 |
±12 HLD+15 | 12 HLD+15 |
| 5 | G |
590±40HLG 500±40HLG |
±12 HLG | 12 HLG |
| 6 | E |
725±30HLE 508±40HLE |
±12 HLE | 12 HLE |
| 7 | C |
822±30HLC 590±40HLC |
±12 HLC | 12 HLC |
